相關標準：

GB/T 14383 鍛制承插焊和螺紋管件

ASME B 16.11鍛制承插焊和螺紋管件

承插焊是指管子插入閥門、管件或者法蘭的嵌壁內焊接的一種管道連接方式。相對于對焊而言，承插焊通常用于2寸及其以下小口徑管道。承插焊采用角焊縫。

承插焊管件的優點：

1）管道不必預制坡口。

2）不必校準點焊，因?yàn)楣芗旧砑雌鸬叫?zhǔn)作用。

3）焊材不會滲入管道孔內。

4）可以代替螺紋管件，因而泄漏風險降低。

5）角焊縫不適用射線檢測，因而正確的管件和焊接十分關鍵。角焊縫常用磁粉檢測和滲透檢測來做表面檢測。

6）建造成本通常低于對焊接頭。原因在于無須進行坡口組對和坡口預制。

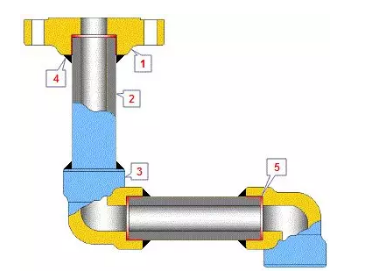

1. 承插焊法蘭

2. 鋼管

3. 承插焊彎頭

4. 角焊縫

5. 伸縮縫。焊工在焊接時須保證管道和承插口肩部1.6mm的焊接伸縮縫。

承插焊管件壓力等級:

Class3000, Class6000, Class9000

承插焊管件壓力等級與尺寸范圍：
