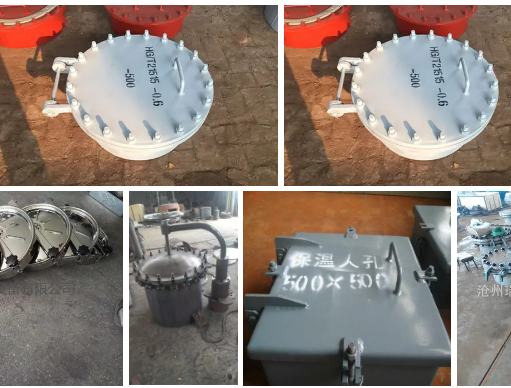

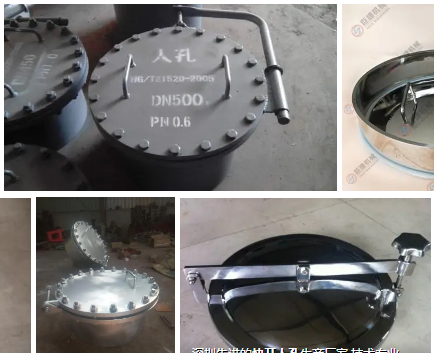

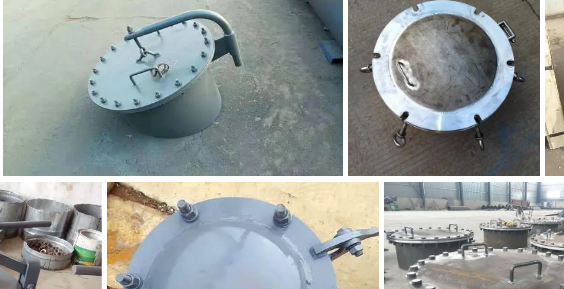

快開式人孔結構
材料：不銹鋼 碳鋼 合金鋼
交期：標準管件常年現貨
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準管件常年現貨
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
-
人孔結構幾乎是壓力容器設計中不可缺少的 部分。從工藝需要的角度來說，要通過人孔進行 裝、卸填料或者物料；從容器的結構來看，如果容 器有需要更換的內件，如塔盤、分布器及液體收集 器等，也需要通過人孔進出容器；從法規要求看， 《壓力容器監察規程》第45條明確規定：為檢查 壓力容器在使用過程中是否產生裂紋、變形、腐蝕 等缺陷，壓力容器應開設檢查孔，檢查孔包括人孔 和手孔。
在標準范圍內的人孔，如果公稱壓力、公稱直 徑都在標準范圍內，標準中已經列出，在設計中直 接選用就可以了。當公稱壓力超出標準時，如果 壓力不高，工藝操作沒有特殊要求，也可直接選用 接管和法蘭、盲法蘭的組合結構；如果壓力較高 時，再選用這樣的結構，就會導致結構尺寸龐大。 若工藝要求需要經常拆卸，不僅工作量大，而且螺 栓容易損壞，造成成本增加。另外，現場多為空中 平臺作業，容易形成安全隱患。綜合考慮上述情 況，筆者設計出了一種厚壁管加快開盲板的組合 結構。
厚壁管加快開盲板的結構(圖1)簡單可靠， 因快開盲板一般由專業廠家制造，安全性能大大 提高。設計計算時，主要考慮厚壁管及補強計算， 不必再進行盲板及密封機構的計算，縮短了設計 周期。制造時僅保留了兩道大的焊縫連接結構，關鍵點減少，減少了出問題的可能性?？扉_盲板 結構最大的優點就是可以快速打開，工作量小，滿 足工藝頻繁操作的需要，密封性能也比盲法蘭好 得多。
以某工程設計的人孔結構為例，簡要介紹一 下該種人孔結構的設計過程。 一直立式容器，設計壓力P。=10MPa，設計溫 度t=60。C，直徑l 200mm，高度8 000mm，人孔處 高度為7m，有平臺和內件，檢修過程中需要打開 人孔；筒體材料為16MnR，其設計溫度下的許用 應力[礦]‘=163MPa鍛件為。
考慮結構的受力情況，根據文獻[1]中的要 求，可以采用鞍放式結構；詳細的技術要求可以參 照文獻[1]附錄中的部分確定。為保證安全性， 人孑L處的大角焊縫一定要全焊透，并且要進行磁 粉或者超聲檢測，合格級別根據容器的整體要求 在圖中給出。為不造成應力集中，建議用大圓角 平滑過渡。 考慮快開盲板結構的密封性，快開盲板結構 不能與筒體一起進行熱處理，因此采用局部熱處 理的方法，但一定要有相應的工藝措施來保證，防 止產生二次局部應力。 快開盲板一定要在專業廠家的指導下進行組 裝。且選用快開盲板時，應選用帶有安全鎖緊裝 置的盲板，詳細可以參照石油天然氣行業標準 SY／T0556(快速開關盲板》。
通過工程實踐證明，厚壁管加快開盲板結構 安全可靠、制造安裝方便，可以滿足工藝頻繁開關 操作的需要，尤其是能滿足高空平臺操作的安全 性要求，同時現場打開時工作量小、勞動強度低、 現場反映良好。
