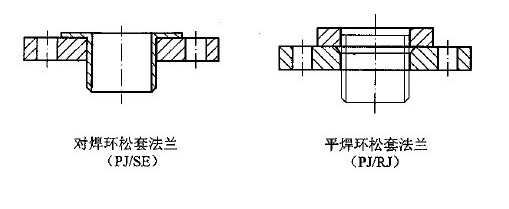

環松套法蘭分對焊的也有平焊的這張表就是平焊的環松套法蘭的重量表
這種法蘭分法蘭和翻邊兩個部分，也叫環和法蘭，兩個部分。

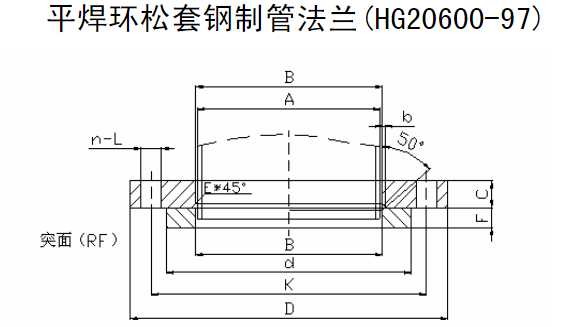

| HG20600-97 平焊環松套鋼制管法蘭 | ||||||
|
公稱壓力 公稱直徑 |
Pg0.6MPa | Pg1.0MPa | Pg1.6MPa | |||
| 環 | 法蘭 | 環 | 法蘭 | 環 | 法蘭 | |
| 15 | 0.05 | 0.36 | 0.11 | 0.60 | 0.11 | 0.60 |
| 20 | 0.07 | 0.40 | 0.13 | 0.67 | 0.13 | 0.67 |
| 25 | 0.1 | 0.58 | 0.21 | 0.93 | 0.21 | 0.93 |
| 32 | 0.14 | 0.71 | 0.27 | 1.10 | 0.27 | 1.10 |
| 40 | 0.2 | 1.17 | 0.37 | 1.83 | 0.37 | 1.83 |
| 50 | 0.24 | 1.34 | 0.43 | 2.07 | 0.43 | 2.07 |
| 70 | 0.32 | 1.48 | 0.62 | 2.72 | 0.62 | 2.72 |
| 80 | 0.41 | 1.80 | 0.77 | 3.25 | 0.77 | 3.25 |
| 100 | 0.52 | 2.88 | 0.90 | 3.52 | 0.90 | 3.52 |
| 125 | 0.75 | 3.31 | 1.36 | 4.45 | 1.36 | 4.45 |
| 150 | 1.04 | 4.40 | 1.73 | 5.50 | 1.73 | 5.50 |
| 200 | 1.18 | 4.98 | 2.29 | 7.41 | 2.29 | 7.41 |
| 250 | 1.5 | 6.61 | 2.65 | 8.97 | 2.65 | 9.41 |
| 300 | 2.14 | 8.54 | 3.47 | 11.40 | 3.47 | 13.30 |
| 350 | 2.68 | 11.30 | 3.97 | 13.90 | 4.34 | 18.10 |
| 400 | 2.82 | 13.70 | 5.27 | 18.20 | 6.23 | 23.90 |
| 450 | 3.63 | 16.30 | 6.73 | 23.50 | 7.85 | 31.10 |
| 500 | 4.08 | 19.60 | 6.76 | 26.90 | 12.00 | 39.20 |
| 550 | 4.93 | 22.40 | 8.41 | 33.40 | 16.70 | 55.80 |

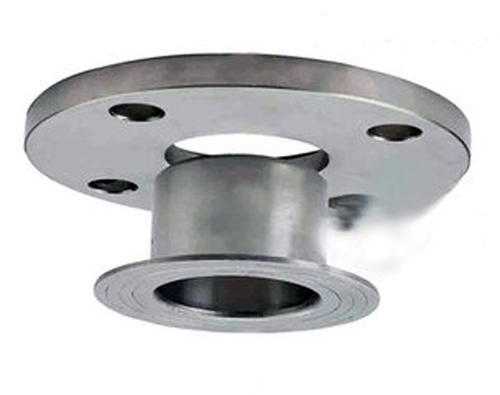

平焊環松套法蘭：平焊環松套法蘭盤是可以活動的法蘭片。直接與工程中的管道、設備用螺栓連接。使用平焊環松套法蘭盤的目的一般是為了節省資料，其結構分成兩部分，管子局部一頭和管道接，一頭做成翻邊，法蘭盤部分套在翻邊上。
1、優點：方便于焊接或方便于加工或需要的強度大，便于施工，如連接時法蘭螺栓孔對應方便于找正或者防止日后更換設備法蘭螺栓孔有變等。價格高貴時，節約本錢。當管材材質特殊，焊接同樣材質的法蘭成本高。
2、缺點：接受壓力低；焊環處強度低（特別是厚度3mm以下時。）
