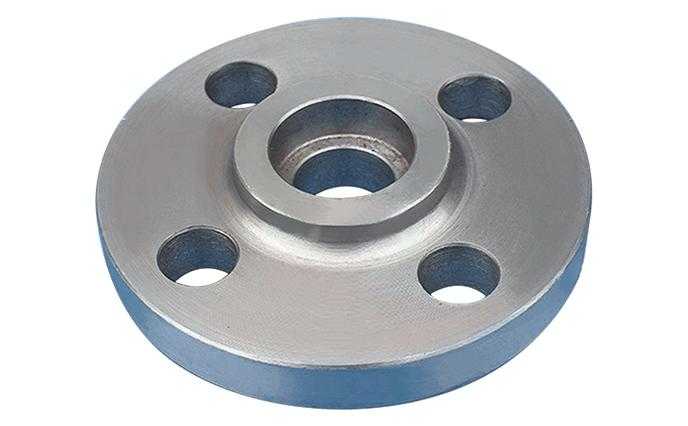

承插法蘭

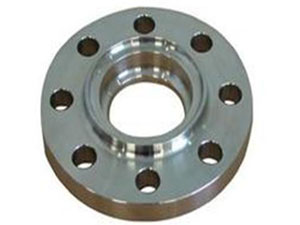

承插法蘭規格重量表
材料：不銹鋼 碳鋼 合金鋼
交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
在線咨詢 交期：標準法蘭常年現貨
描述：聯系站長免費領取法蘭標準及重量表
規格： DN20-DN3000
-
以下是關于化工20597當中標準的，承插法蘭的各種壓力和各種直徑情況的重量表。
| 承插焊鋼制管法蘭(HG20597-97) SW | ||||||
|
公稱壓力 公稱直徑 |
PN1.0 | PN1.6 | PN2.5 | PN4.0 | PN6.3 | PN10 |
| 單重 | 單重 | 單重 | 單重 | 單重 | 單重 | |
| 10 | 0.65 | 0.65 | 0.65 | 0.65 | 1.14 | 1.11 |
| 15 | 0.72 | 0.72 | 0.72 | 0.72 | 1.26 | 1.27 |
| 20 | 1.03 | 1.03 | 1.03 | 1.03 | 1.93 | 2.11 |
| 25 | 1.24 | 2.14 | 1.24 | 1.24 | 2.43 | 2.65 |
| 32 | 2.02 | 2.02 | 2.02 | 2.02 | 3.17 | 3.2 |
| 40 | 2.36 | 2.36 | 2.36 | 2.36 | 3.88 | 4.21 |
| 50 | 3.08 | 3.08 | 3.08 | 3.08 | 4.61 | 5.78 |
一般承插的法蘭口徑都是小口徑，標準當中最大的也就到了DN50，當然在使用的時候，也會有設計人員設計DN80-DN150的承插法蘭，這些都是可以訂做的。
承插焊的法蘭標準在這幾個里面都有涉及，ANSI B16.5、HG20619-1997、GB/T9117.1-2000—GB/T9117.4-200、HG20597-1997。
承插的法蘭，在化工建設中用的比較多，當然鍋爐壓力容器、石油、造船、制藥、冶金、機械、食品等行業都會應用的到。
