化工行業應用標準體系中的法蘭常用標準

HG20592~20605 鋼制管法蘭(歐洲體系)

HG20615~20626 鋼制管法蘭(美洲體系)

HG20606~20612 鋼制管法蘭用墊片(歐洲體系)

HG20627~20633 鋼制管法蘭用墊片(美洲體系)

HG20613 鋼制管法蘭緊固件(歐洲體系)

HG20634 鋼制管不銹鋼法蘭緊固件(美洲體系)

HG/T21631 鋼制有縫對焊管件

HG/T21632 鍛鋼制承插焊、螺紋和對焊接管臺

HG/T21637 化工管道過濾器

HG20537.1 奧氏體不銹鋼焊接鋼管選用規定

HG20553 化工配管用無縫及焊接鋼管尺寸選用系列

HG/T21634 鍛鋼制承插焊管件

HG/T21635 碳鋼、低合金鋼元縫對焊管件

HG/T21577 快速特種接頭

法蘭標準 同時包含歐式法蘭和美式法蘭

l 美式法蘭標準 HG20615-HG20626)

公稱壓力：PN2.0、PN5.0、PN11.0、PN15.0、PN26.0和PN42.0 6個壓力等級

公稱直徑: DN15~1500

法蘭型式: 帶頸平焊、帶頸對焊、整體法蘭、承插焊、螺紋、松套等6種,

密封面型式: 突面、凹凸面、榫槽面、環連接面、全平面等5種型式。

※化工行業壓力管道應用標準體系也是一個相對比較完整的標準體系，而且經歷了若干年的生產實踐檢驗,具有成熟的使用經驗。由于它同時具有"大外徑系列"和"小外徑系列"、"歐式法蘭"和"美式法蘭"兩個系列,故其使用面比較廣,它既可以與國外的ANSI、DIN、ISO等標準配合使用,又可以與國內的GB、SH、JB等標準配合使用。

l 歐式法蘭:（HG20592～HG20605）

壓力等級：PN 0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0等10個等級

公稱直徑：DN10~DN2000mm

法蘭型式：板式平焊、帶頸平焊、帶頸對焊、整體式、承插焊、螺紋、對焊環松套、平焊環松套、法蘭蓋、襯里法蘭等10種

密封面型式：突面、凹凸面、榫槽面、環連接面、全平面等5種。

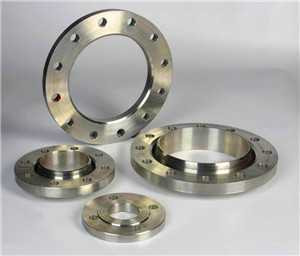

它可以與JB閥門配套使用
