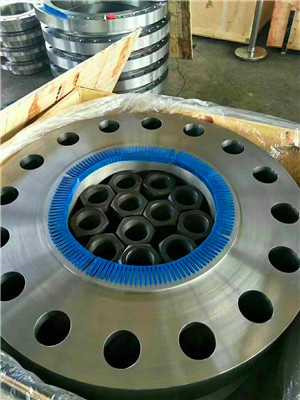

環連接面對焊鋼制管法蘭國家標準 Steel pipe welding neck flanges with ring-joint face

1 范圍

本標準規定了公稱壓力PN 為2.0、5.0、11.0、15.0、26.0 和42.0MPa 的環連接面對焊鋼制管法蘭的型式和尺寸。

本標準適用于公稱壓力PN2.0～PN42.0MPa的環連接面對焊鋼制管法蘭。

2 引用標準

下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T 9112—2000 鋼制管法蘭 類型與參數

GB/T 9124—2000 鋼制管法蘭 技術條件

3 法蘭的型式與尺寸

PN2.0、PN5.0、PN11. 0、PN15.0、PN26.0和PN42.0MPa環連接面對焊鋼制管法蘭的型式應符合圖1的規定，尺寸應符合表1～表6的規定。

4 法蘭的技術要求

4.1 法蘭的技術要求應符合GB/T 9124的規定。

4.2 法蘭在不同溫度下的最大無沖擊工作壓力應符合GB/T 9124—2000附錄A（標準的附錄）的規定。

4.3 法蘭的焊接接頭型式和坡口尺寸應符合GB/T 9124—2000附錄B（提示的附錄）的規定。

5 標記

5.1 法蘭應按公稱通徑、公稱壓力、密封面型式代號和標準編號進行標記。

5.2 法蘭密封面的型式代號應符合GB/T 9112的規定。

5.3 標記示例

公稱通徑80mm、公稱壓力5.0MPa（50bar）的環連接面對焊鋼制管法蘭：法蘭 DN80-PN50 RJ GB/T 9115.4—2000

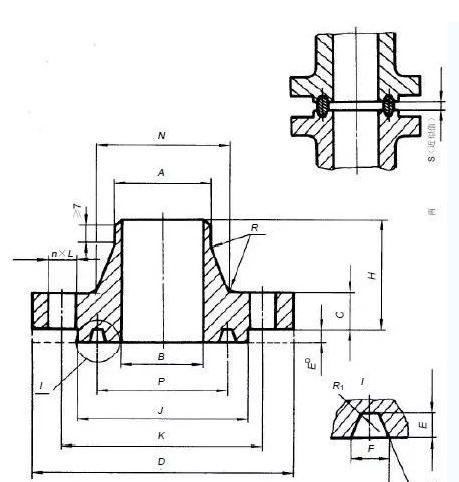

1）凸出部分高度與梯形槽深度尺寸E相同，但不受尺寸E公差的限制。允許采用如虛線所示輪廓的且平面型式。

圖 1 環連接面（RJ）對焊鋼制管法蘭（適用于PN2.0、PN11.0、PN15.0、和PN42.0MPa）
